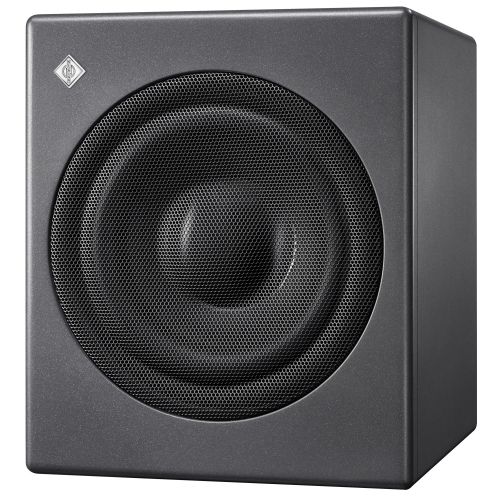

Neumann KH 750 AES67 Subwoofer

Neumann KH 750 AES 67 Subwoofer

Der KH 750 AES 67 ist eine Variante des beliebten KH 750 DSP Subwoofer. Wie der Name andeutet, kann der 750 AES 67 in ein Audionetzwerk eingebunden werden, das dem AES 67 Protokoll folgt. Die weiteren Eigenschaften entsprechen denen des normalen 750, inklusive des flexiblen 2.0/0.1-Bassmanagements und der Fernbedienung über die Neumann.Control Software.

Features

• Aktiver 10"-Subwoofer
• Vollredundante, AES67-/ST-2100-fähige Audio-Netzwerkschnittstelle
• Native AES67-Netzwerklösung
• Nahtlose Einbindung in ST-2110-Broadcast-Netzwerke
• Redundantes physisches Netzwerk für ST-2022-7-Umgebungen
• NMOS IS-04 (Erkennung & Registrierung) und NMOS IS-05 (Verbindungsmanagement)
• DANTE-Kompatibilität für den Empfang von DANTE-AES67-Streams
• Perfekt zur Ergänzung kleinerer Monitore
• Sehr saubere und neutrale Basswiedergabe ohne Übertreibungen
• Vielseitiges Bassmanagement
• Analoge und digitale Stereo-Eingänge

Technische Daten

AES67 Audio-over-IP Interface	Vollreduntantes AES67 ST2110-konformes Audio-Network-Interface; 2 Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 Stecker; Physisch redundantes Netzwerk (ST 2022-7)
AES67 Audio-over-IP Wortlänge	24 Bit
AES67 Audio-over-IP Samplerate	44,1 / 48 / 88,2 / 96 kHz
AES67 Audio-over-IP Verbindungsmanagement	RAVENNA, NMOS IS-04 (Discovery & Registration) und NMOS IS-05 (Connection Management)
THD+N: analog, digital	< -100 dB; < -90 dB
Freifeld-Frequenzgang ±6 dB	16 … 800 Hz
Freifeld-Frequenzgang ±3 dB	18 … 750 Hz
Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu)	< 20 dB(A) SPL
Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum	95 dB SPL (>70 Hz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz)	105,0 dB SPL
Analoge Eingänge	2 x XLR: analog, elektronisch-symmetrisch
Analoge Eingangsimpedanz	>13k Ohm
Max. Eingangspegel	< +24 dBu
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel)	< -90 dB; ±0,1 dB
Lautstärkeregelung	über die Neumann.Control Software
Lautstärkeregelungsbereich; Auflösung	0 … -unendlich dB; 0,1 dB
Analoger Dynamikumfang; THD+N	119 dB(A); <0,003% (-90 dB)
Subwoofer Modi	Rechts; Externes Bass-Management; 2 x LFE
Analoge Ausgänge	2 x XLR; analog; elektronisch-symmetrisch
Eingangsverstärkungsregler (Empfindlichkeit)	+2 ... -12 dB
Ausgangspegelschalter (Ausgangspegel in 1 m bez. auf 0 dBu Eingangspegel)	94; 100; 108; 114 dB SPL
Digitale Eingänge	BNC (75 O): AES3; S/P-DIF
Digitaler Ausgang	BNC (75 O): AES3
Digitalwandler: Auflösung; Technik	16 … 24-bit DAC; Delta-Sigma
Digitalwandler: Abtastrate	22,05; 24; 32; 44.1; 48; 64; 88,2; 96; 176,4; 192 kHz
Dynamikumfang A-D-A	>120 dB(A)
Dynamikumfang D-A	>123 dB(A)
Digitale Empfindlichkeit	-18 dBFS = 100 dB SPL bei 1 m
Latenz	1.5 ms (A-D-A linearphasig); 1,2 ms (D-A linearphasig)
Delay: Einstellbereich	0 ... 100 ms and 2 x 0 ... 20,8 ms
Delay: Auflösung: Zeit; Entfernung	0,1 ms; 3,44 cm
Delay: Max. Frames Audio-Video-Synchronisation (lip sync)	2,5 (40 ms) frames; 3 (33 ms) frames
Delay: max. Entfernungsverzögerung	2 x 7,16 m
Controller-Technologie	Digital; aktiv
Trennfrequenz	80 Hz fest oder 60 ... 100 Hz über Neumann.Control
Crossover-Flankensteilheit	24 dB/Okt; 4. Ordnung
Phase	0; 45; 90; 135 und 0/180 Grad
Akustikregler: über Neumann.Control-App	8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter
FIR Phasenkorrektur	für die angeschlossenen analogen Lautsprecher: linearphasig (170 Hz ... 16 kHz; +/- 45°)
Schutzschaltung	Treiber (Thermolimiter); Elektronik (Temperaturlimiter); Verstärker (Peaklimiter, Temperaturlimiter, Temperaturschutz und Überspannungsschutz); Netzteil (Temperaturlimiter und Überspannungsschutz)
Infraschallfilter: Frequenz; Flankensteilheit	17,5 Hz; 12 dB/Okt.
Fernbedienung	Neumann.Control software über einen RJ45 Steckverbinder mit standard IP-Daten
Display: An, Normalbetrieb	Grüne LED
Display: Identifikation	Bernsteinfarbene LED
Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute	Rote LED
Display: Bass Management aktiv	Grüne LED
Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 10%)	256 W
Netzteil: Eingangsspannung; -frequenz	100-240V; 50/60 Hz
Leistungsaufnahme (230 V / 100 V): Standby	<300 mW
Leistungsaufnahme (230 V / 100 V): Leerlauf	18 W
Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung	410 W
Einschaltstrom (Peak)	30 A @230 VAC
Standby (Ruhezustand)	deaktiviert; 90 min. (Voreinstellung); über Software einstellbar
Gehäusematerial	Holzgehäuse, Aluminium Elektronikrückseite
Gehäuseoberfläche; -farbe (Vorder- / Rückseite)	lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingungen	+10° C bis +40° C, <90% RF; nicht kondensierend
Transport- / Lagerbedingungen	-25° C bis +70° C; <90% RF; nicht kondensierend
Tieftöner	265 mm (10") mit schwarzer Metallgitterabdeckung
Produktabmessungen (H x B x T)	383 x 330 x 383 mm
Externes Nettovolumen	48,4 Liter
Gewicht	19,5 kg

So können Sie Ihre Neumann Monitore befestigen
Ob es die Befestigung von der Decke, der Wand oder auf Stativen sein soll - Neumann hat hierfür eine tolle visuelle Übersicht entworfen. Somit sehen Sie alle Möglichkeiten zur Bestigung Ihrer KH Monitore auf einen Blick. Neumann KH Monitor Mounting Matrix (PDF)
