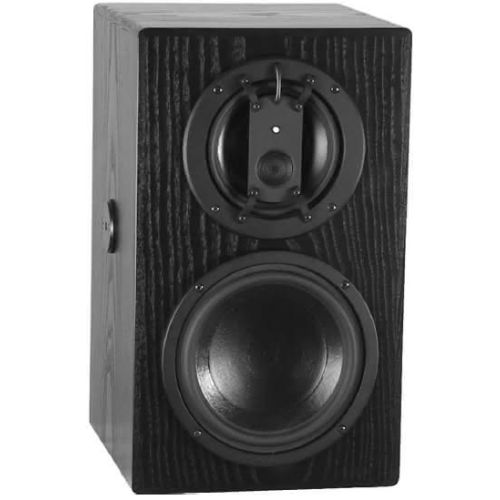

ME Geithain RL 903K Esche Schwarz

ME Geithain RL 903K

Der RL 903K ist ein universell einsetzbarer Hauptregielautsprecher mit nierenförmiger Abstrahlcharakteristik im Bereich von 35 Hz bis 100 Hz. Haupteinsatzgebiet sind Ton-, Video- und Filmstudios.

Features

• Koaxialer 3-Wege-Aufbau
• Nierenförmige Bassabstrahlung
• 1" Hochtöner
• 6,3" Mitteltöner
• 8" Tieftöner
• Integrierter Limiter

Durch die nierenförmige Abstrahlcharakteristik werden Reflexionen an der Wand hinter dem Lautsprecher minimiert. Das koaxiale Mittelhochtonsystem ist mit einem leistungsfähigen Langhub-Chassis kombiniert. Die koaxiale Bauweise ist Grund für das ausgezeichnete Ortungsverhalten und die optimale Phantomschallquellenabbildung. Durch verschiedene konstruktive Maßnahmen wurde zudem ein Lautsprecher mit besonders geringen nichtlinearen Verzerrungen geschaffen. Eine spezielle geometrische Anordnung der Mittel-Hochtoneinheit und die relativ kleine, unsymmetrisch gestaltete Front halten Kurzzeitreflexionen und damit Klangverfärbungen auf niedrigstem Niveau. Trotz kompakter Gehäuseabmessungen wurde eine untere Grenzfrequenz von 35 Hz erreicht.

Der dreikanalige Leistungsverstärker des RL 903K ist zusammen mit der elektronischen Frequenzweiche in der Gehäuserückseite integriert und kann im laufenden Betrieb zu Servicezwecken ausgeschwenkt werden. Bei Übersteuerung eines Signalweges signalisiert eine intermittierend leuchtende LED das Erreichen der Aussteuerungsgrenze. Bei Überschreiten des Maximalpegels wird der Pegel der Mittel-Hochtoneinheit um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

Die Mittel-Hochtoneinheit kann um 90 Grad gedreht werden, um sowohl stehenden als auch liegenden Einsatz des Lautsprechers zu ermöglichen. Zur Anpassung an die akustischen Gegebenheiten im Abhörraum lässt sich der Höhen- und Tiefenfrequenzgang korrigieren.

Technische Daten

Maximaler Schallpegel Im Bereich von 100 Hz ... 6 kHz	108 dB / r = 1 m
Übertragungsbereich	35 Hz ... 20 kHz ± 3 dB
Kalibrierung akustischer Ausgangspegel Gemessen bei PE = - 14 dBu	89 dB / r = 1 m
Bündelungsmaß Im Bereich von 200 Hz ... 10 kHz	Von 4 auf 12 dB steigend
Eigengeräuschschallpegel	< 7 dB (A) / r = 1 m
Klirrdämpfung Gemessen bei 96 dB / r = 1 m Im Bereich von 100 Hz ... 10 kHz	> 45 dB
Nenneingangspegel	+ 6 dBu kalibrierbar
Eingangsimpedanz	> 10 kOhm RC symmetrisch
Elektronische Frequenzweiche Übernahmefrequenzen	250 Hz und 2,6 kHz
Nennausgangsleistung der MOSFET-Endstufe
Tiefton	180 Watt an 4 Ohm
Mittelton	100 Watt an 4 Ohm
Hochton	100 Watt an 4 Ohm
Eingangsbuchse	XLR 3F
Lautsprecherbestückung
Tiefton	200 mm Konus
Mittelton	160 mm Konus
Hochton	25 mm Kalotte
Betriebsanzeige	LED auf Frontseite
Betriebsspannung	230 Volt ~ ± 10 %; 50 ... 60 Hz
Leistungsaufnahme	Max. 300 Watt bei Vollausteuerung
Netzanschluss	Euro-Kaltgerätedose
Abmessungen H x B x T in mm	480 x 285 x 293
Gewicht	28 kg
Gehäuseausführung	MDF Esche furniert schwarz
