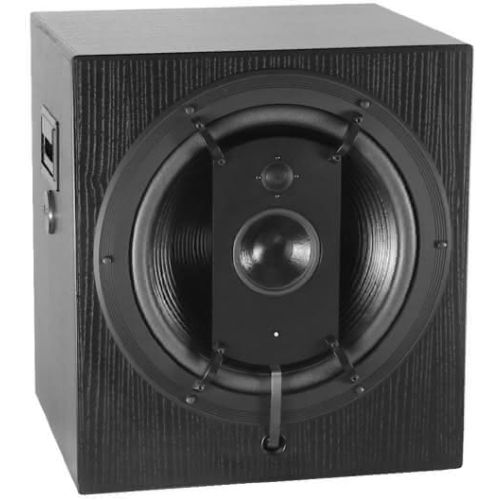

ME Geithain RL 901K Esche Schwarz

ME Geithain RL 901K

Der RL 901K ist ein aktiver 3-Wege-Monitor mit nierenförmiger Abstrahlcharakteristik im Bereich von 30 Hz bis 250 Hz. Haupteinsatzgebiete sind Ton-, Video- und Filmstudios.

Features

• Koaxialer 3-Wege-Aufbau
• Nierenförmige Bassabstrahlung
• 1" Hochtöner
• 5" Mitteltöner
• 15,7" Tieftöner
• Integrierter Limiter

Durch die nierenförmige Abstrahlcharakteristik werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein tieffrequentes Ortsanpassungfilter mit zwei stufenlos einstellbaren Frequenzbändern. Die Mittel-Hochtoneinheit ist koaxial mit einem Langhub-Basssystem kombiniert. Das Bündelungsmaß des Mittel-Hochtonsystems, welches eine spezielle Abstrahlcharakteristik besitzt, ergänzt sich hervorragend mit dem des Basssystems und wurde für die Nutzung großer Abhörentfernungen optimiert. Das gesamte System zeichnet sich zudem durch ein ausgezeichnetes Ortungsverhalten aus. Das leistungsfähige Langhub-System wird in einem kompakten Gehäuse betrieben, wodurch sich ein optimales Impulsverhalten einstellt. Mit einer Reihe weiterer konstruktiver Maßnahmen hat Geithain dafür gesorgt, dass nichtlineare Verzerrungen und Klangverfärbungen überzeugend niedrige Werte annehmen.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

Technische Daten

Maximaler Schallpegel Im Bereich von 100 Hz ... 6 kHz	116 ... 122 dB / r = 1 m
Übertragungsbereich	25 Hz ... 20 kHz ± 3 dB
Kalibrierung akustischer Ausgangspegel Gemessen bei PE = - 14 dBu	89 dB / r = 1 m
Bündelungsmaß Im Bereich von 200 Hz ... 10 kHz	von 5 auf 10 dB steigend
Eigengeräuschschallpegel	≤ 7 dB (A) / r = 1 m
Klirrdämpfung Gemessen bei 96 dB / r = 1 m Im Bereich von 100 Hz ... 10 kHz	≥ 44 dB
Nenneingangspegel	+ 6 dBu kalibrierbar
Eingangsimpedanz	≥ 10 kOhm RC symmetrisch
Elektronische Frequenzweiche Übernahmefrequenzen	550 Hz und 2,8 kHz
Nennausgangsleistung der MOSFET-Endstufe
Tiefton	180 Watt an 4 Ohm
Mittelton	100 Watt an 4 Ohm
Hochton	100 Watt an 4 Ohm
Eingangsbuchse	XLR 3F
Lautsprecherbestückung
Tiefton	400 mm Konus
Mittelton	125 mm Konus
Hochton	25 mm Kalotte
Betriebsanzeige	LED auf Frontseite
Betriebsspannung	230 Volt ~ ± 10 %; 50 ... 60 Hz
Leistungsaufnahme	Max. 300 Watt bei Vollausteuerung
Netzanschluss	Euro-Kaltgerätedose
Abmessungen H x B x T in mm	550 x 500 x 430
Gewicht	48 kg
Gehäuseausführung	MDF Esche furniert schwarz
