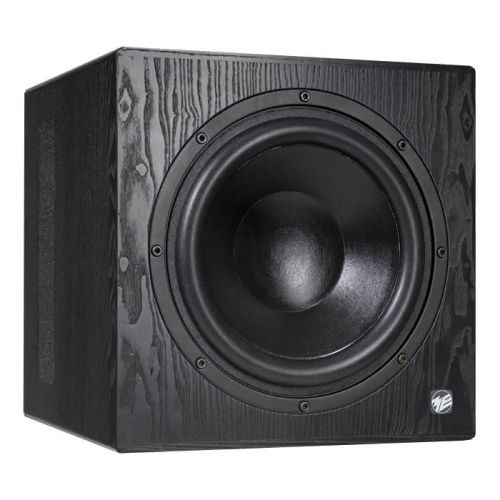

ME Geithain Basis 13K Subwoofer Esche Schwarz

ME Geithain Basis 13K Subwoofer Esche Schwarz

Der Aktiv-Basslautsprecher BASIS 13K dient zur Ergänzung der unteren Oktave der aktiven Regielautsprecher sowie als Zentralbasseinheit bei Stereo-Wiedergabe.

Features

• Aktiver 12,6"-Subwoofer
• Nierenförmige Schallabstrahlung
• Integrierte Frequenzweiche
• Einstellbare Verzögerung zum Frontlausprecher

Für den BASIS 13K wurde ein spezielles Langhub-Basssystem entwickelt, das eine verzerrungsarme Wiedergabe garantiert. Der Subwoofer besitzt eine nierenförmige Abstrahlcharakteristik zur Minimierung rückwärtiger Raumreflexionen. Durch die sogenannte K-Technologie, die Geithain bereits seit vielen Jahren bei den 3- und 4-Wege-Aktivlautsprechern erfolgreich einsetzt, lassen sich durch die Rückwärtsdämpfung größer 10 dB selbst in akustisch kritischen Räumen hervorragende Ergebnisse des raumabhängigen Übertragungsverlaufs erzielen. Resultierend aus diesem Konstruktionsprinzip wird die Platzierung des Basslautsprechers in ihrem Hörraum wesentlich vereinfacht.

Die Verstärkerendstufe arbeitet mit einem 1000 W PWM Leistungsmodul. Ein elektronischer Limiter dient als Schutzvorrichtung und bewahrt den Tieftontreiber vor Überlastungen. Eine rückwärtig angebrachte LED signalisiert das Ansprechen der Schutzvorrichtung sowie den Betriebszustand. Die Entfernung vom Frontlautsprecher zum Basslautsprecher kann 0 bis 1 m betragen. In diesem Bereich ist eine Phasenkorrektur möglich. Durch ein zuschaltbares Hochpassfilter kann die untere Grenzfrequenz auf 40 Hz erhöht werden. Die Trennfrequenz ist zwischen 60 und 80 Hz kontinuierlich einstellbar. Der Übertragungsbereich des LFE-Kanals endet bei 120 Hz. Die gesamte Steuer- und Leistungselektronik sowie alle Steck- und Bedienelemente sind in der Rückseite des Gehäuses integriert.

Technische Daten

Ausführung	Nierenförmige Bassrichtcharakteristik
Maximaler Schallpegel Gemessen bei f = 63 Hz	118 dB / r = 1 m; 2 pi
Übertragungsbereich	25 Hz ... (60 Hz ... 80 Hz, kont. regelbar) -6 dB; 2 pi
Mit Hochpass	40 Hz ... (60 Hz ... 80 Hz, kont. regelbar) -6 dB; 2 pi
LFE	25 Hz ... 120 Hz -6 dB; 2 pi
Kalibrierung akustischer Ausgangspegel Gemessen bei PE = - 14 dBu und f = 50 Hz	89 dB / r = 1 m
Eigengeräuschschallpegel	GK0 / DIN 15996 r = 1 m
Nenneingangspegel	- 9 dBu ... + 6 dBu kalibrierbar
Ausgangspegel HP CH1, CH2	+ 6 dBu an 2 kOhm symmetrisch
Eingangsimpedanz	≥ 10 kOhm RC symmetrisch
Bassausgangspegel	kalibrierbar
Ausgangsleistung des PWM-Leistungsmoduls	Max. 1000 W an 4 Ohm
Elektronische Frequenzweiche	TP 24 dB / Oktave HP 12 dB / Oktave
Entfernungskorrekturregler	einstellbare Verzögerung von 0 ... 1 m zum Frontlautsprecher
Betriebsspannung	90 ... 132 V, 55 ... 65 Hz oder 190 ... 265 V, 45 ... 55 Hz
Leistungsaufnahme	20 VA im Standby, max. 500 VA bei Vollaussteuerung
Betriebs- und Limitanzeige	LED auf Rückseite
Eingangsbuchsen	3x XLR 3F
Ausgangsbuchsen	3x XLR 3M
Buchse für Bypassschalter	XLR 4M
Lautsprecherbestückung	320 mm Konus
Abmessungen H x B x T in mm	400 x 400 x 400
Gewicht	23,3 kg
Gehäuseausführung	MDF Esche furniert, schwarz
