Blackmagic DeckLink SDI 4K

Blackmagic DeckLink SDI 4K

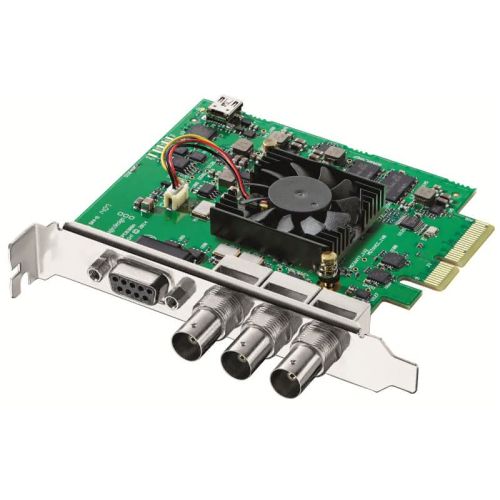

DeckLink SDI 4K ist eine PCIe-Interfacekarte mit Unterstützung für 4K-Auflösung. Dazu stehen ein 6G-SDI-Eingang und ein Ausgang bereit. Darüber hinanus gibt es einen Sync-Input und einen RS422-Anschluss für die MAZ-Steuerung.

Features

• Videokarte mit 1x 6G-SDI In, 1x 6G-SDI Out, 1x Reference In und D-Sub RS422
• PCI-Express (4 Lanes)
• 4:2:2 und 4:4:4 (4K ist 4:2:2)
• Treiber für Windows, Mac und Linux

Anschlüsse

• SDI Videoeingang: 1 x 10-Bit SD/HD/2K/UHD. Unterstützt 6 Gb/s 4:2:2 und 3 Gb/s 4:4:4
• SDI Audioeingang: 16 Kanäle eingebettet in HD/2K/4K, 8 in SD eingebettete Kanäle.
• SDI Videoausgang: 1 x 10-Bit SD/HD/2K/UHD. Unterstützt 6 Gb/s 4:2:2 und 3 Gb/s 4:4:4
• SDI Audioausgang: 16 Kanäle eingebettet in HD/2K/4K, 8 in SD eingebettete Kanäle.
• Sync-Eingang: Blackburst in den Formaten SD, 720p50, 720p59.94, 1080i50 und 1080i59.94 oder Tri-Sync in beliebigen HD-, 2K- oder UHD-Formaten.
• Device Control: Sony kompatible RS-422-Schnittstellen für die MAZ-Steuerung. Serielle Ports Tx Rx, Richtung umkehrbar über Softwaresteuerung.

Unterstützte Codecs: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), unkomprimiertes 8-Bit 4:2:2, unkomprimiertes 10-Bit 4:2:2, unkomprimiertes 10-Bit 4:4:4.

Untertützte SD-Formate: 625/25 PAL, 525/29.97 NTSC und 525/23.98 NTSC.

Unterstütze HD-Formate: 720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080i59.94 und 1080i60.

Unterstützte 2K-Formate: 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

Unterstützte 4K-Formate: 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25.
