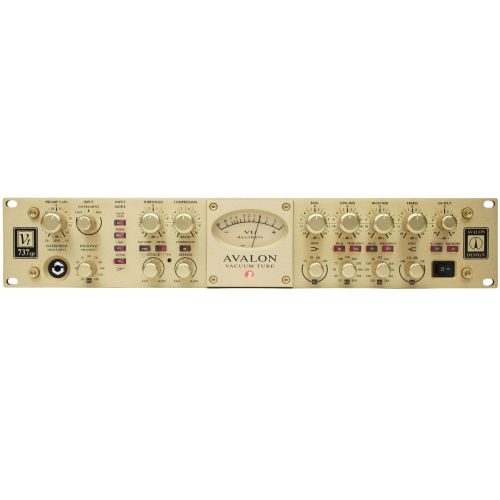

Avalon VT-737SP G - Gold

Class-A Röhren Recording Channelstrip

Der Avalon VT 737 ist ein kompletter Mono Channelstrip und bietet eine Kombination aus Avalon's Vacuum Tube und Pure Class A Technologie. Der VT 737 SP vereint einen Preamp, einen Opto Compressor und einen 4 Band EQ mit zwei halbparametrischen Mittenbändern in einem 19" 2 HE Gerät. Ein trafosymmetrierter Mikrofoneingang, sowie Hochspannungs Schaltkreise und selektierte Röhren sorgen für einen hohen Headroom (+30dB), bei sehr geringem Eigenrauschen (-92dB). Ein internes Netzteil mit Ringkerntrafo, eine soft-start Funktion zur Verlängerung der Lebensdauer der Röhren, gekapselte Silberrelais für das Signalrouting, professionelle Potentiometer mit großen Knöpfen, eine Stereolink- Funktion für den internen Kompressor, sowie ein großes VU Meter für Output Level und Gainreduction komplettieren die Ausstattung des VT 737.

Features

• Vakuumröhren-Trioden-Signalweg
• Trafosymmetrischer Mikrofoneingang
• Hochspannungsschaltungen für maximalen Headroom bis +30dB
• Geringes Rauschen (-92dB)
• Internes diskretes Netzteil mit Ringkerntransformator
• Soft-Start-Röhren-Lebensdauerverlängerung
• Stereo-Link für Kompressoren
• Komplett diskreter Class-A-Equalizer mit musikalischem Passivfilter-Design
• Versiegelte Silberrelais für die Signalführung
• Große Drehregler mit professionellen Leitplastik-Potentiometern
• VU-Meter zur Ausgangspegelüberwachung und Kompressor-Gain-Reduction

Vorverstärker (Preamplifier)
Der VT-737SP hat drei Eingangsoptionen:

1. Der VT-737SP verfügt über einen leistungsstarken Mikrofoneingangsübertrager mit wählbarer +48V-Phantomspeisung.
2. Instrumenten-DI-Hochpegeleingang mit Klinkenbuchse auf der Frontplatte.
3. Symmetrischer Line-Eingang, diskreter Hochpegel-Class-A-Verstärker.

Der Class-A-Vorverstärker verwendet zwei kaskadierte, doppelte Röhrentrioden, die mit minimaler Gegenkopplung konfiguriert sind. Ein High-Gain-Schalter erhöht die Gesamtverstärkung des Vorverstärkers. Die vier hochwertigen Röhren sind als anodengekoppelte Single-Ended-Folger konfiguriert. Ein passiv-variabler Hochpassfilter und ein fest verdrahteter Relais-Bypass vervollständigen die Eingangssignalaufbereitung. Das Phasenumkehrrelais ist an allen drei Eingängen verfügbar.

Opto-Kompressor
Der Optokompressor zeichnet sich durch einen minimalen Signalweg mit zwei Class-A-Vakuumröhren-Trioden zur Verstärkungsaufholung aus. Das optische Dämpfungsglied dient als einfacher passiver Pegelregler. Mit den Reglern für Threshold, Kompressions-Ratio, Attack und Release sowie der Auswahl der Gain Reduction auf dem großen VU-Meter lassen sich die volle Dynamik von weicher Kompression bis hin zu Hard-Knee-Limiting einstellen. Eine spezielle Spektralkontrolle einschließlich De-Essing ist mit dem Dual Sweep Mid EQ to Side-Chain-Schalter möglich. Die EQ-Sektion kann über einen Schalter an der Frontplatte vor oder nach dem Optokompressor geschaltet werden, um alternative Effekte und Klangformung zu ermöglichen. Zwei VT-737SP können über ein rückseitiges Verbindungskabel für Stereo-Tracking verbunden werden. Der Kompressor-Bypass ist ein versiegeltes Silberrelais für einen möglichst direkten Signalweg.

Sweep-Equalizer und Ausgangspegel
Der Equalizer VT-737SP verwendet 100% diskrete Class-A Hochspannungstransistoren für eine optimale Klangleistung. Die Hoch- und Tieffrequenzbänder bieten die gleichmäßigen Eigenschaften eines rein passiven Designs, während die beiden Mittenbänder eine variable Frequenz und Q-Breite aufweisen. Der erweiterte Bereich der Mittenbänder wird durch den Einsatz von X10-Frequenzmultiplikatoren auf die Hoch- und Niederfrequenzbänder ausgedehnt. Der Bypass-Schalter ist mit einem versiegelten Silberrelais ausgestattet, um einen möglichst direkten Signalweg zu gewährleisten. Wenn der "EQ to Sidechain"-Schalter aktiviert ist, bleibt der High-Low-EQ zur Klangveredelung im Audiopfad. Der Ausgangspegelregler ermöglicht eine variable Steuerung des gesamten Signalwegs. Der Ausgangsverstärker verwendet eine weitere Doppeltrioden-Vakuumröhre, die einen 100% diskreten, hochstromfähigen, symmetrischen und gleichstromgekoppelten rauscharmen Ausgangsverstärker antreibt.

Technische Daten

• Topologie: Vier Doppeltrioden-Vakuumröhren (Sovtek 6922), diskrete Hochspannungsklasse A
• Verstärkungsbereich:
• Mikrofon: Transformator symmetrisch 850/2500 Ohm, 0 dB bis +58 dB
• Instrument: Unsymmetrisch 1 MOhm, 0dB bis +30dB
• Line: Symmetrisch Class A 20k Ohm, -27dB bis 28dB
• Maximaler Eingangspegel und Anschlusstypen:

• Mikrofon: 26dB @ 25Hz, +30dB @ 1kHz symmetrisch XLR
• Instrument: +30dB unsymmetrisch Klinkenbuchse an der Frontplatte
• Line: +36dB symmetrisch XLR
• Maximaler Ausgangspegel: +30dB symmetrisch 600 Ohm, DC-gekoppelt, diskrete Class A
• Ausgangstyp und Verstärkung: XLR-Anschluss, Ausgangspegel trimmbar -45dB bis 20dB
• Rauschen (20kHz ungewichtet): -92dB
• Rauschen (Mikrofon, EIN): -116dB, 22Hz bis 22kHz unbewertet
• Verzerrung THD, IMD: 0,5%

• Frequenzgang (+/-2,5dB): 10Hz bis 120kHz inkl. Eingangsfilter

• Frequenzgang (-3dB): 1Hz bis 200kHz Line-In-Out
• Kompressor-Typ: Optischer passiver Attenuator mit zwei Vakuumröhren und Stereo-Link
• Threshold: variabel -30dB bis +20dB
• Ratio: variabel 1:1 bis 20:1
• Attack: variabel 2mS bis 200mS
• Release: variabel 100mS bis 5S

• Equalizer-Typ: Diskretes Class-A-Design, variabel aktiv und geschaltet passiv
• Abmessungen: 48,2 x 30,5 x 8,9 cm (inkl. Verpackung: 53,3 x 45,7 x 20,3 cm)

• Gewicht: 11,8 kg
