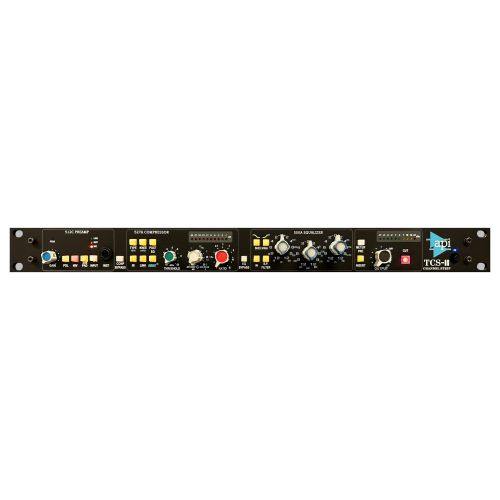

API TCS-II

19-Zoll-Kanalzug

Der API TCS-II ist ein 1-Kanal Kanalzug mit 4 integrierten API-Modulen: Mikrofonvorverstärker (API 512c), Equalizer (API 550A), Kompressor (API 527A) und Line-Drive (API 325): Darüber hinaus bietet es noch zwei 10-stufige VU LEDs für Kompressor und Line-Driver

Features

• Kanalzug mit 4 API Modulen
• Durchdachte Kombination, ideal für Recording
• API 512c Mikrofonvorverstärker mit 68 dB Gain
• XLR-Eingang, TRS-Eingang und frontseitiger Hi-Z-Instrumenten-Eingang
• API 550A 3-Band-Equalizer mit bis zu 12 dB Cut/Boost und Band-Pass-Filter

• API 527A Kompressor: Mit schnellem Attack (1-25ms) und vielseitigem Release (0,1 bis 3s)

• API 325 Line Driver mit +30dBu Clipping-Level
• Reihenfolge von Kompressor und EQ kann per Kippschalter verändert werden
• Maße: 48,2 x 29,2 x 4,3 cm
• Gewicht: 4,8 kg

Produktbeschreibung
Das TCS-II ist das Ergebnis einer durchdachten Entwicklung und enthält alles, was zur Aufnahme eines Audiosignals benötigt wird. Es beginnt mit dem berühmten 512c Mikrofonvorverstärker, der die Möglichkeit bietet, den Mikrofon-, Line- oder Instrumenteneingang umzuschalten. Als Nächstes folgt der 527A Multimode-Kompressor mit voll einstellbaren Reglern für Threshold, Attack, Release und Ratio auf gerasteten Potis. Die patentierte THRUST-Schaltung im 527A verleiht Ihrem Track den "in-your-face"-Punch, der diese Schaltung zum Preisträger gemacht hat. Ebenfalls im TCS-II enthalten ist der wahrscheinlich bekannteste und am meisten verehrte API-EQ aller Zeiten, der 550A Dreiband-Equalizer mit seinen umschaltbaren Frequenzen und 12 dB Boost oder Cut. Die hohen und tiefen Frequenzbänder des 550A können einzeln als Shelving-EQs geschaltet werden, und der "B.P. Filter"-Schalter fügt einen Bandpassfilter von 50 Hz bis 15 kHz ein.

Am Ausgang des Geräts befindet sich der 325 Line Driver, der direkt von API-Konsolendesigns übernommen wurde, mit einem Ausgangspegel-Potentiometer und einer 10-Segment-Anzeige. Die Anzeige kann auch umgeschaltet werden, um den Ausgangspegel des Vorverstärkers anzuzeigen. Jede der TCS-II-Bearbeitungseinheiten kann einzeln zugeschaltet oder umgangen werden, während ein interner Kippschalter den Kompressor auf Wunsch nach dem EQ schaltet. Weitere Features sind ein Sidechain-Eingang und die berühmte API 2520/Transformer-Kombination.

Modul 1: 512C Vorverstärker Spezifikationen

• Rückseitiger Anschluss: XLR MIC-Eingang, symmetrischer 1/4" TRS LINE-Eingang
• Vorderer Anschluss: HI-Z 1/4" unsymmetrischer Instrumenteneingang (INST)
• Verstärkungsbereich: MIC: 14dB min. 68dB max. INST: 14dB min. 50 dB max.
• Maximale Eingangspegel: MIC: +17dBu, LINE: +36dBu, INST: +17dBu
• Eingangsimpedanz: MIC: 1500 Ohm, LINE: 120K Ohms, INST: 120K Ohms
• Clipping-Pegel: +30dBu
• LED-Spitzenwert-Anzeige: +22dBu
• Frequenzgang: +0,3dB, -0,1dB, 30Hz bis 20kHz
• Signal-Rausch-Verhältnis: MIC:-116dB; INST:-102dB

Modul 2: 527A Compressor Spezifikationen

• Einschwingzeiten: 1 Millisekunde bis 25 Millisekunden (typisch)
• Release-Zeiten: 0,1 Sekunden bis 3 Sekunden (typisch)
• Verdichtungsverhältnisse: 1:1 bis 8:1
• Schwellenwert-Regelbereich: +10dBu bis -20dBu
• Frequenzgang: +/- 0,1dB 20Hz bis 20kHz
• Rauschabstand: -114dB, 20Hz bis 20kHz, keine Kompression
• Pegelmessung: Rote 10-Segment-LED: Verstärkungsreduzierungsskala; -1dB bis -24dB

Modul 3: 550A Equalizer Spezifikationen

• Einfügungsdämpfung: Keine (Überbrückung)
• Frequenzgang (ohne Entzerrung): ±0,2dB 20Hz bis 20kHz
• Rauschabstand: -111dB, 20Hz bis 20kHz, keine Entzerrung

Modul 4: 325 Line-Driver Spezifikationen

• Verstärkung der Ausgangsfadersteuerung: -8 bis +10dB
• Übersteuerungspegel: +30dBu
• Kanalausgang: +4dBu, symmetrisch, niederohmig, XLR-Stecker
• Ausgangsimpedanz: Weniger als 75 Ohm, transformatorisch symmetrisch
• Messgerät: 10-Segment-LED: dBu-Skala; -11dBu bis +22dBu Umschaltbar zwischen 512C Vorverstärker- und 325 Line-Driver-Ausgang
